Ordnungsnummer/Buchstabensymbol nach IIW-Röntgenatlas (ergänzt)

1 Erklärung und Darstellung siehe EN 26520/ISO 6520.
Alle Angaben unter Vorbehalt.

Änderungen und Aktualisierungen sind jederzeit möglich.

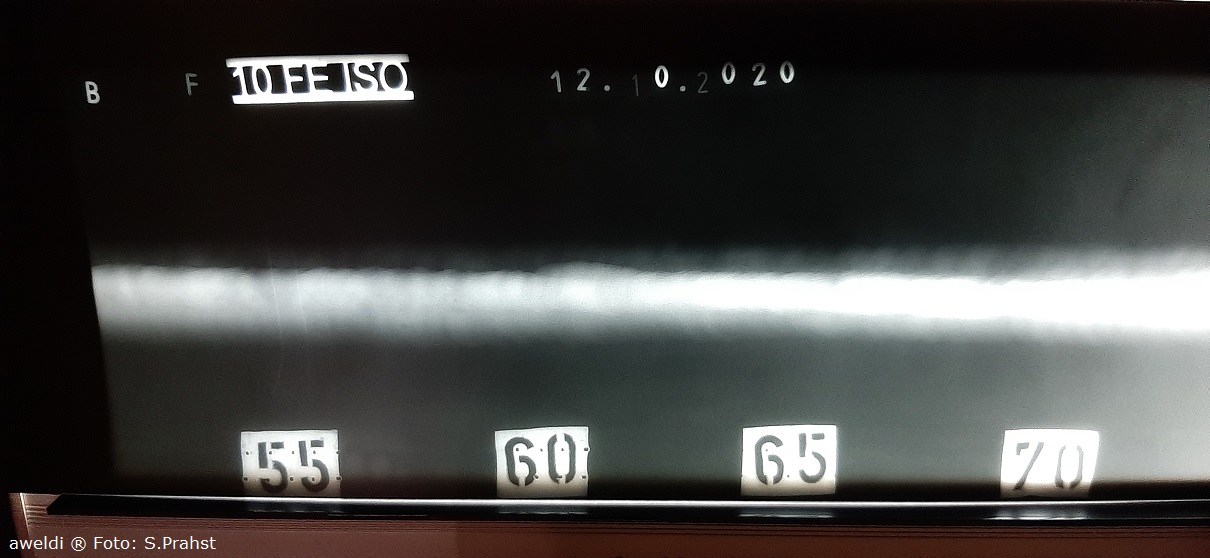

Jeder Schweißer hat das Recht zu wissen, welche Unregelmäßigkeiten nach der Prüfung vorhanden sind.

Entsprechend findet man die Kurzzeichen und Symbole auf jedem Prüfprotokoll.

Logischerweise können dann die Fehler/Unregelmäßigkeiten gesucht, gefunden und ausgebessert werden.

Es stellt sich natürlich immer die Frage, wie die Umstände waren. Und ob es vermeidbar ist.

Natürlich sind andere Umstände für Unregelmäßigkeiten maßgebend.

Von der Vorbereitung bis zur Ausführung ist schon Wissen und Erfahrung gefragt.

Einiges lässt sich schon vor und nach den Schweißprozessen regeln.

Ein qualifizierter Partner ist das Institut Deutsche Gesellschaft für Zerstörungsfreie Prüfung e.V. mit Ausbildung und Erfahrung.

Zerstörungsfreie Werkstoffprüfung, TÜV Nord

WIKIPEDIA Schweißnahtqualität

100 – E Riss,
101 – Ea Längsriß,
102 – Eb Querriß,
103 – Sternförmiger Riss,
104 – Ec Endkraterriß,
2011 – Aa Pore,
2012 – Porosität,
2013 – Porennest,
2015 – Ab Gaskanal,
2016 – Ab Schlauchpore,
2017 – Oberflächenpore,
2024 – K Endkraterlunker,
301 – Ba Schlackeneinschluß,
304 – H Fremdmetalleinschluß,
3011 – Zeilenförmig,
3012 – Vereinzelte,
3013 – Sonstige,
3041 – Wolframeinschluß,
4011 – Flankenbindefehler,
4012 – Lagenbindefehler,
4013 – D   Wurzelbindefehler,
4021   Ungenügende Wurzeleinbrände,
402 – D Ungenügende Durchschweißung,
5011 – F Kerbe am Nahtübergang durchlaufend,
5012 – F Kerbe am Nahtübergang, unterbrochen,
5013 – Wurzelkerbe (siehe auch 515),
502 – Zu große Nahtüberhöhung (Stumpfnaht),
503 – Zu große Nahtüberhöhung (Kehlnaht),
504 – Zu große Wurzelüberhöhung,
506 – Schweißgutüberlauf,
507 – Kantenversatz,
510 – Durchbrand,
511 – Decklagenunterwölbung,
515 – Wurzelrückfall (siehe auch 5013),
517 – Ansatzfehler, 601 – Zündstelle,
602 – Schweißspritzer,
604 – Schleifkerbe,
615 – Schlackenrest / Oberfläche

Röntgenprüfung, Durchstrahlungsprüfung, ZFP, zerstörungsfreie Werkstoffprüfung, Auswertung,
