Zwischenlagen WIG Rohrschweißen oder Elektrode

Beispiele Stahlsorten S235JR , 15Mo3 , 16Mo3 , 13CrMo44 , 10CrMo9-10

WIG Schweißen von Zwischenlagen an der I Naht, V Naht, U Naht auch als Tulpennaht bekannt.

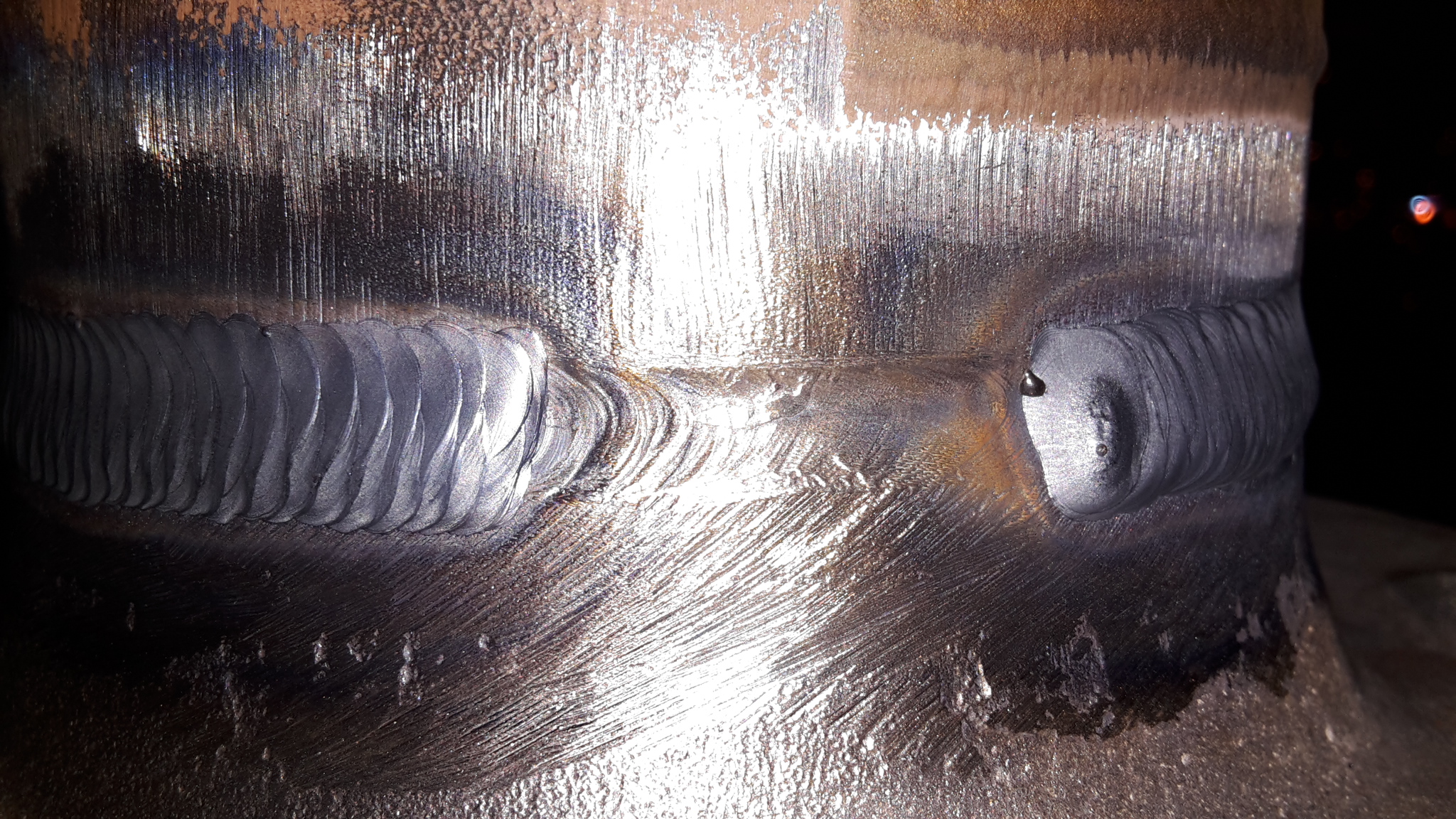

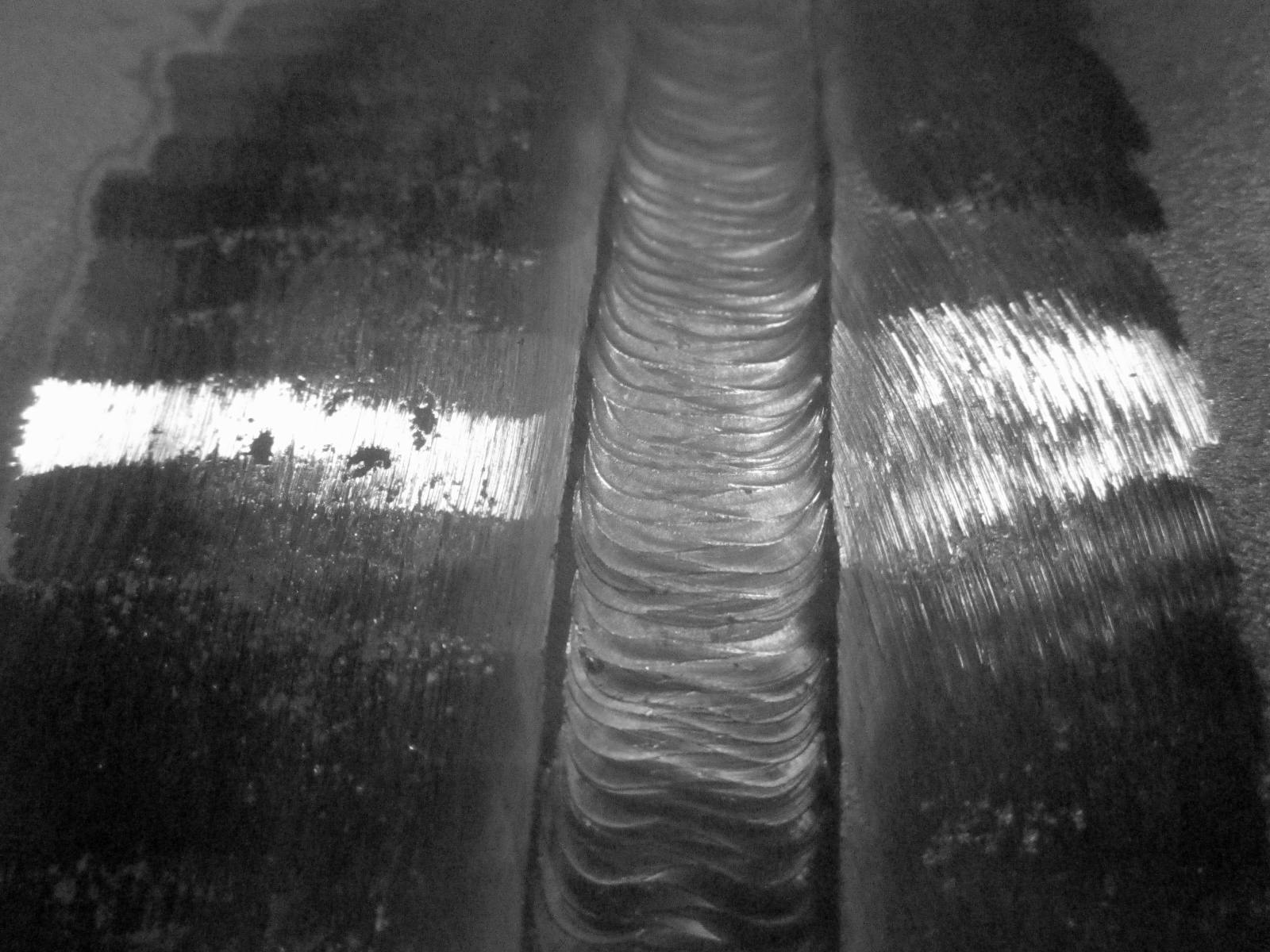

WIG Zwischenlagen schweißen, wenn die Wurzel drin ist.

Die halbe Miete, wenn alles geklappt hat. Kontrolle, wenn möglich, nicht vergessen.

schweisshelden.de

Noch haben wir die Chance etwas auszubessern.
Es ist nicht verboten und tut nicht weh.

Also bitte ganz entspannt KONTROLLE.
Es ist deine ganz persönliche SICHTPRÜFUNG. Fehler bzw.

Unregelmäßigkeit gefunden? Nein, dann kann es weiter gehen.

Nehmen wir wieder diese Beispiel:

Ein Beispiel für eine Wurzelschweißung DN 300, ca. 36mm Wandung:
U Naht, Lippennaht – Steg ca. 2,0mm
Wurzelluft 4,0 mm bis 5,0 mm, Schweißdraht 2,4 mm und 2,0 mm, 105 bis 115 Ampere.

Bei dieser Wandstärke sind die Chancen etwas auszubessern geringer, als bei ca. 16mm Wandung.

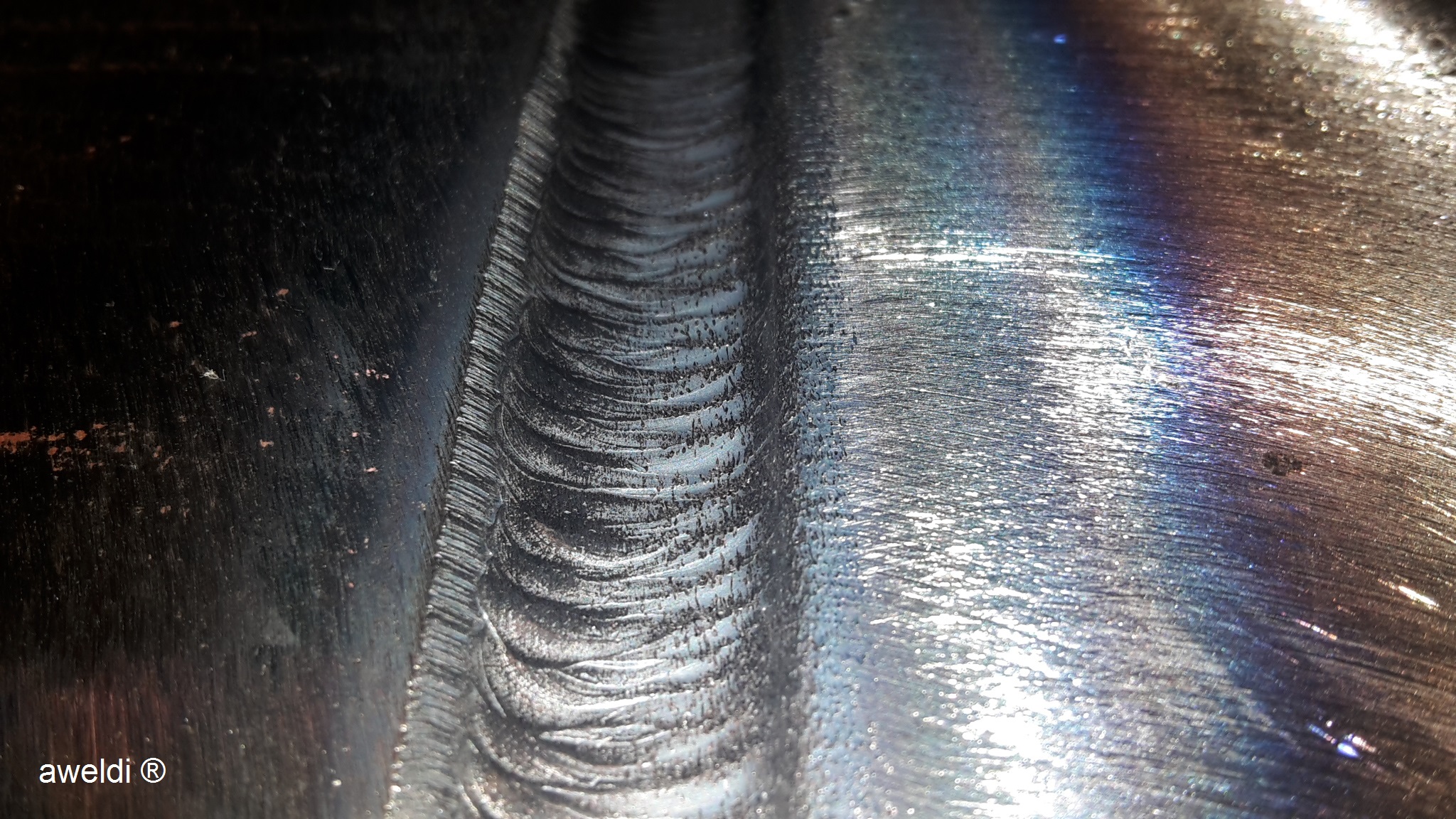

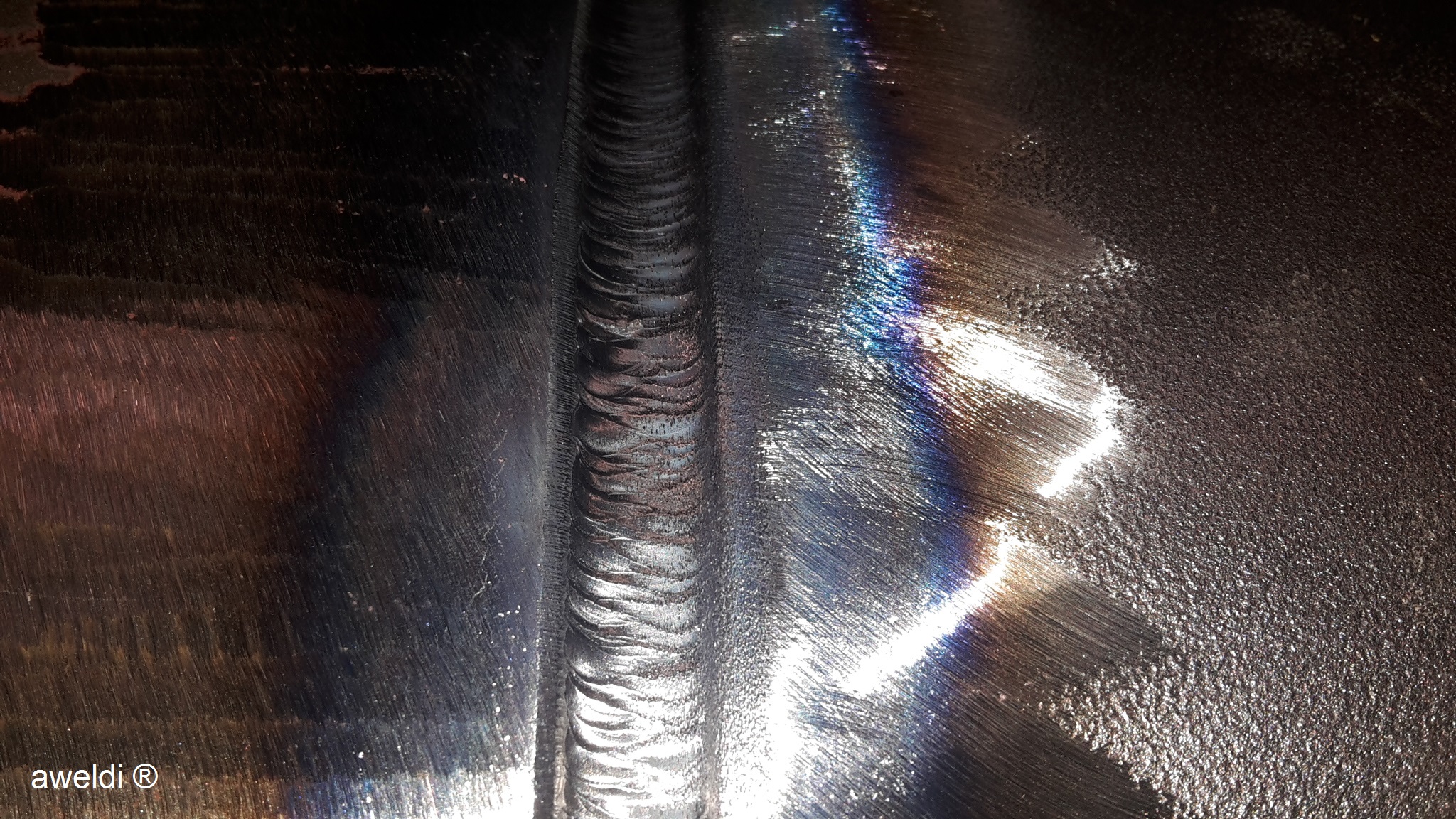

Erste Stützlage, auch Sicherheitslage.

Auch diese Lage ist mit etwas Vorsicht zu sehen.

Als Rohrschweißer mit WIG Schweißen, meine Empfehlung:

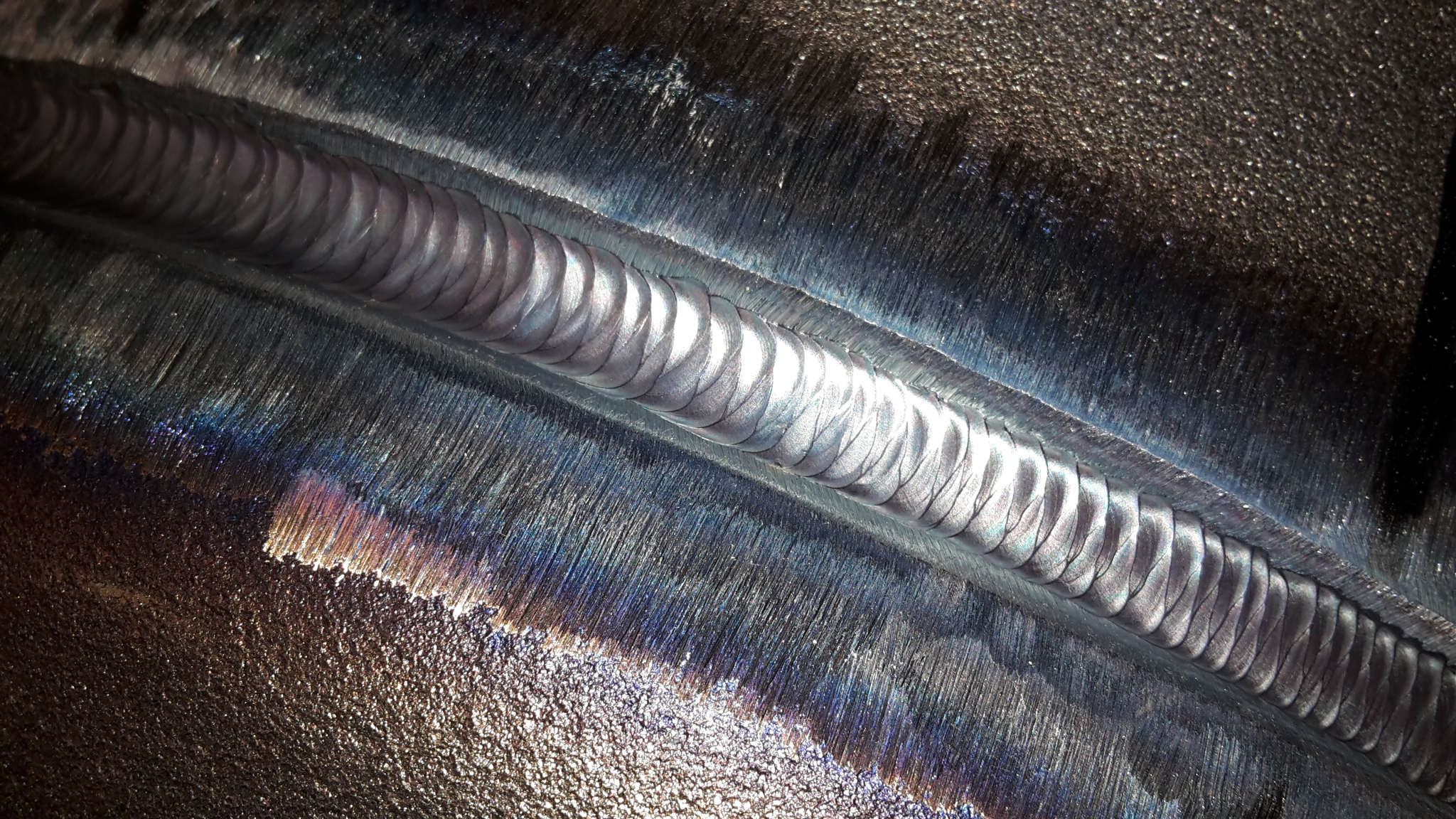

2,0 mm Schweißdraht, ca. 150 Ampere und immer schön in die Flanken pendeln.

Nicht in der Mitte bleiben, den Steg überschweißen und die Wärme in den Flanken (Wandungen) führen.

Die Gefahr des Wurzelrückfalls und der Rissbildung ist sehr hoch. (der Steg)

Alternativ: Elektrode Schweißen, 2,5 mm Elektrode
Elektrode Schmelze ist kälter als WIG Schmelze.

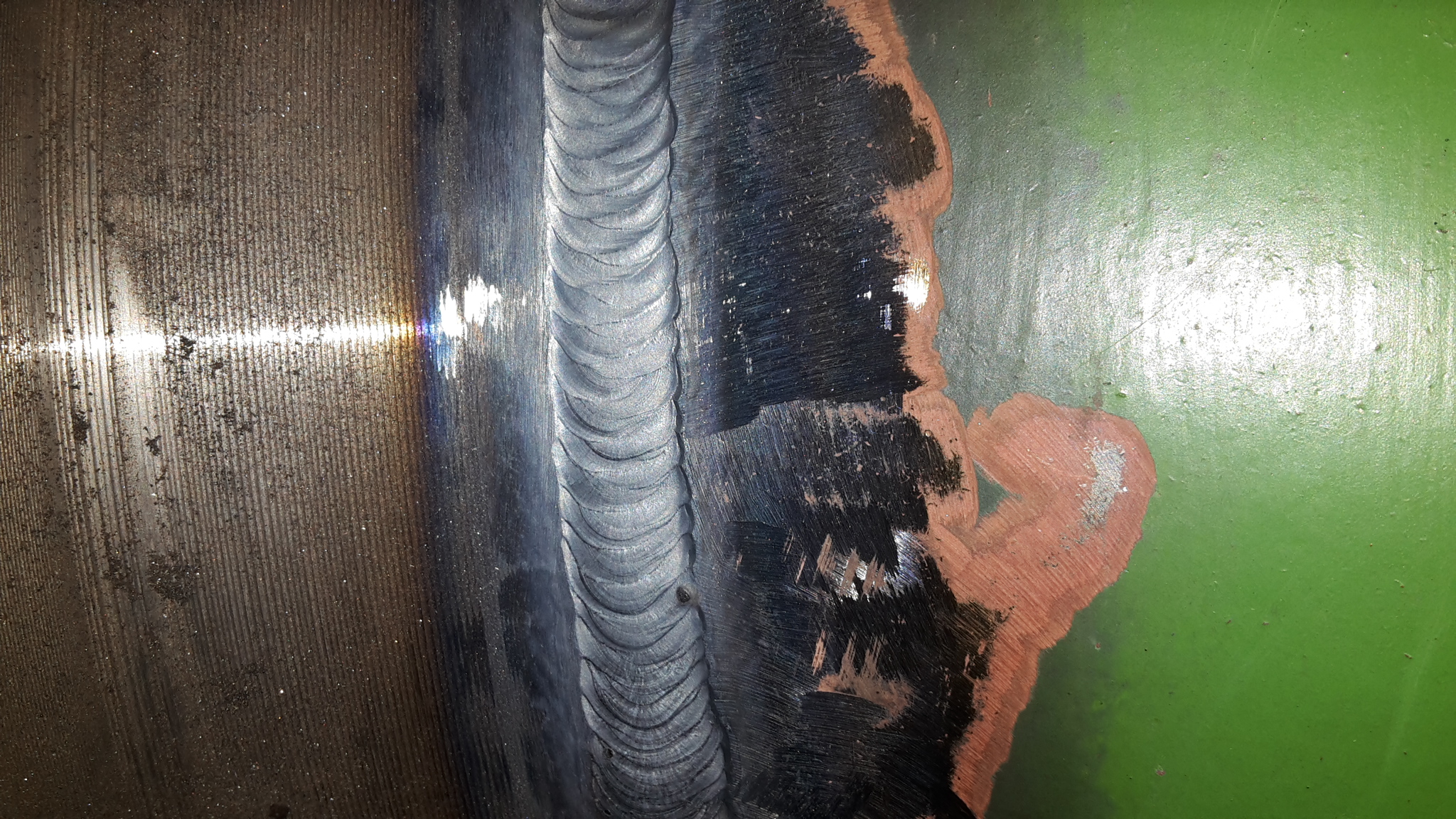

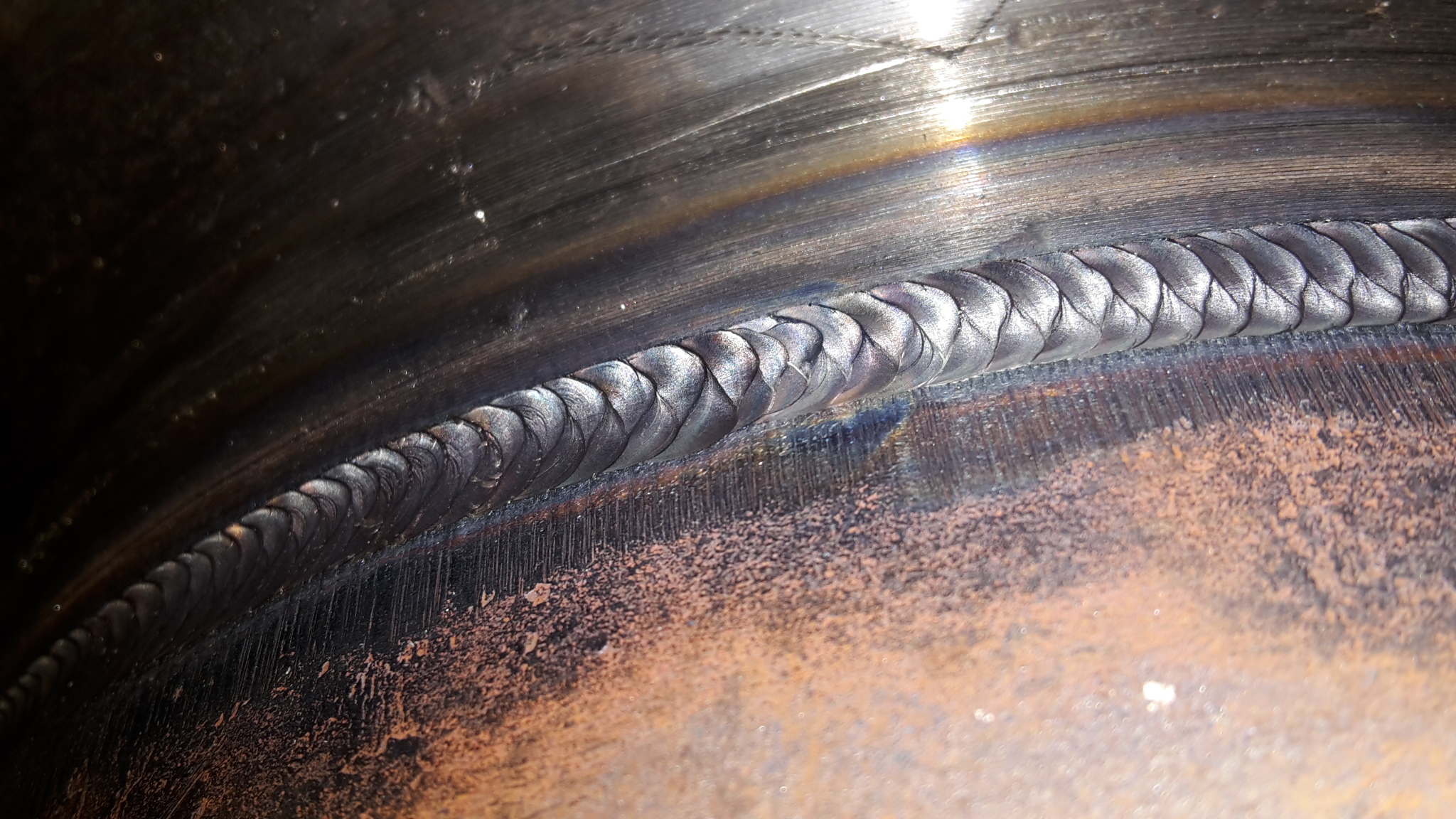

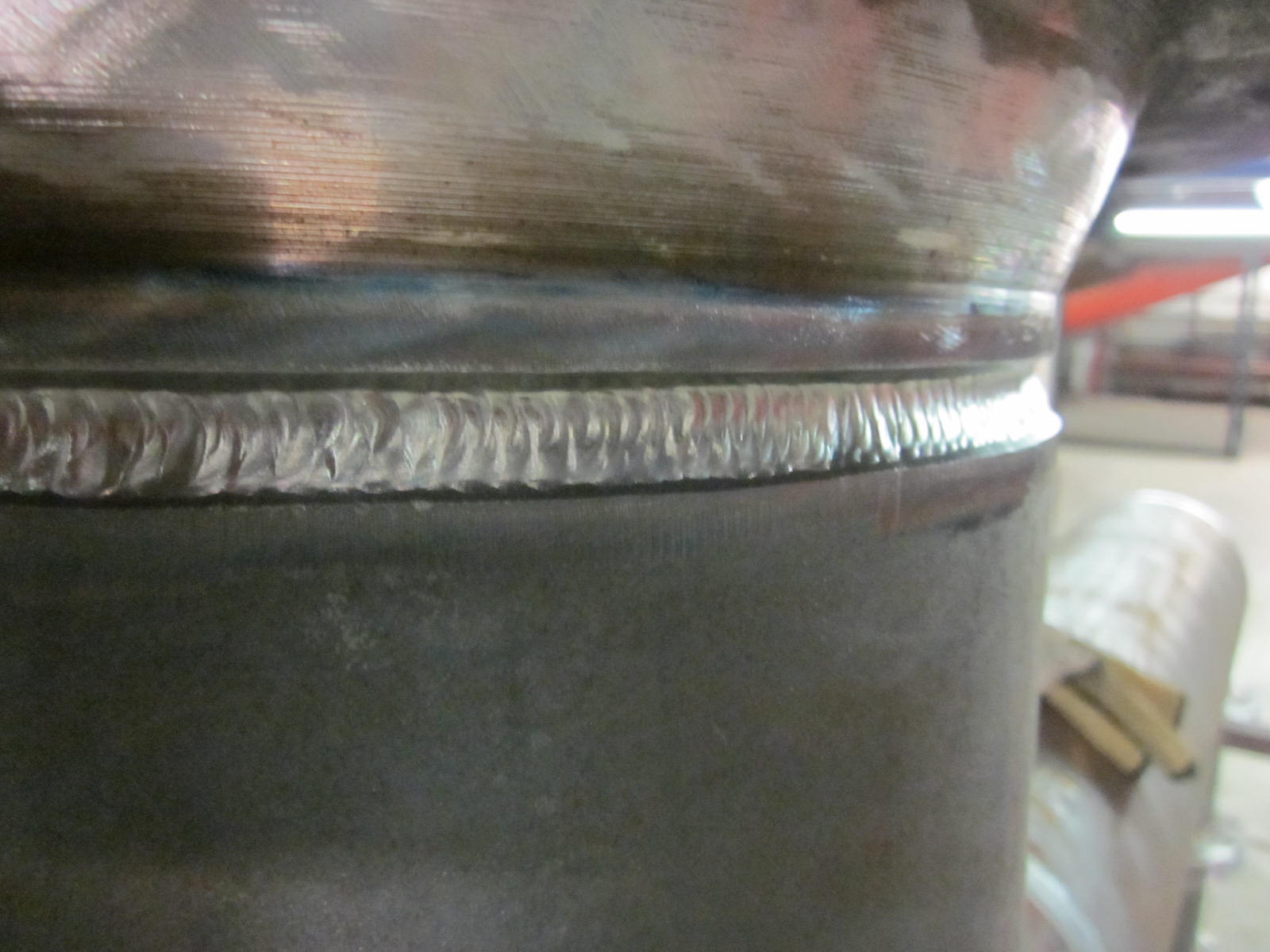

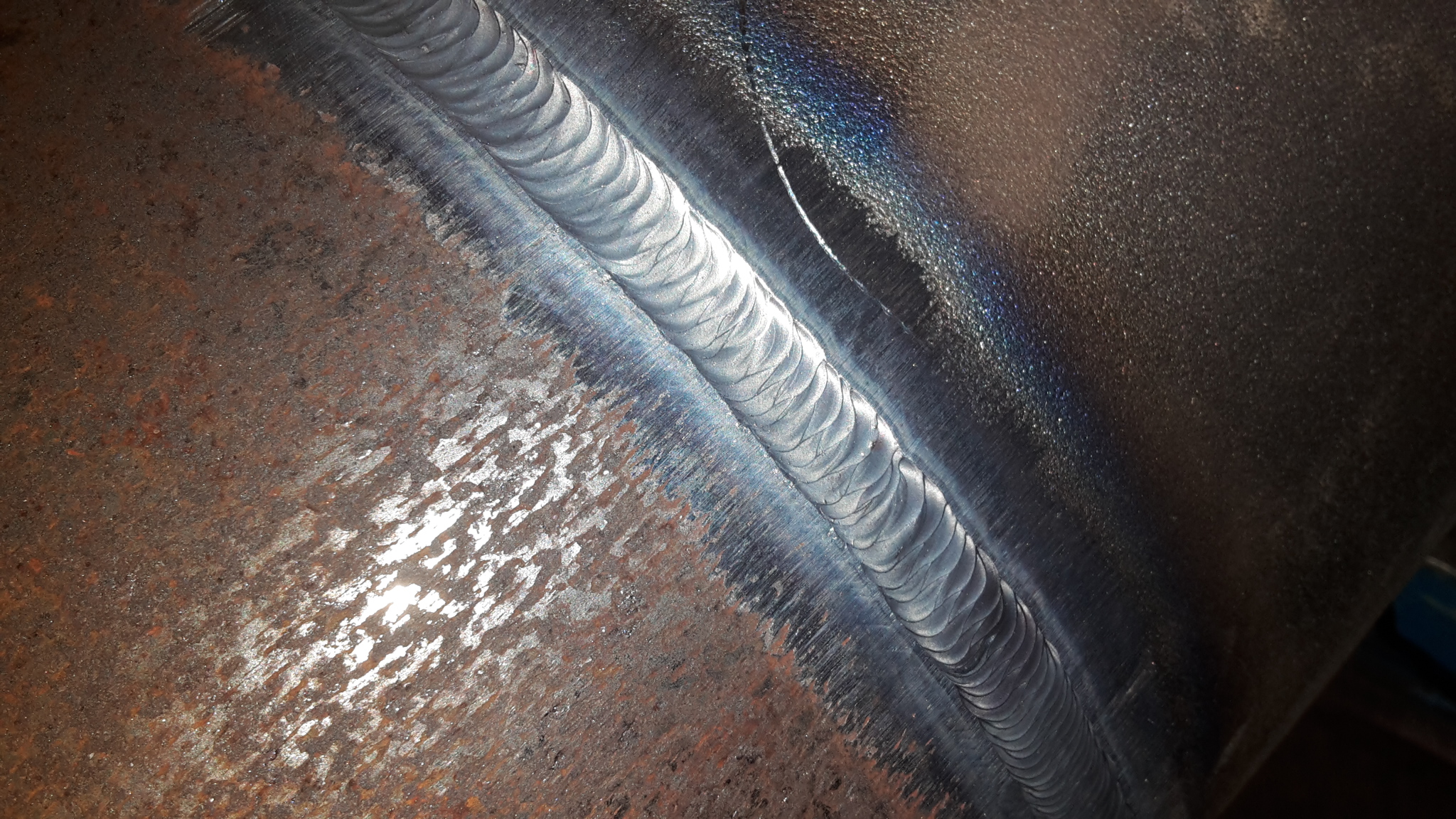

Wenn auch das geschafft ist heißt es: Zwischenlagenaufbau

Entweder mit WIG oder mit Elektrode.

Bei dem WIG Schweißverfahren reden wir bei weiteren Zwischenlagen von Ampere – Zahlen zwischen 175 Ampere und 300 Ampere.

Das alles nur mit Gasdiffusor – Gaslinse und oder Jumbodüsen.
Ab 15 Liter pro Minute – Argon Durchfluss.

schweisshelden.de

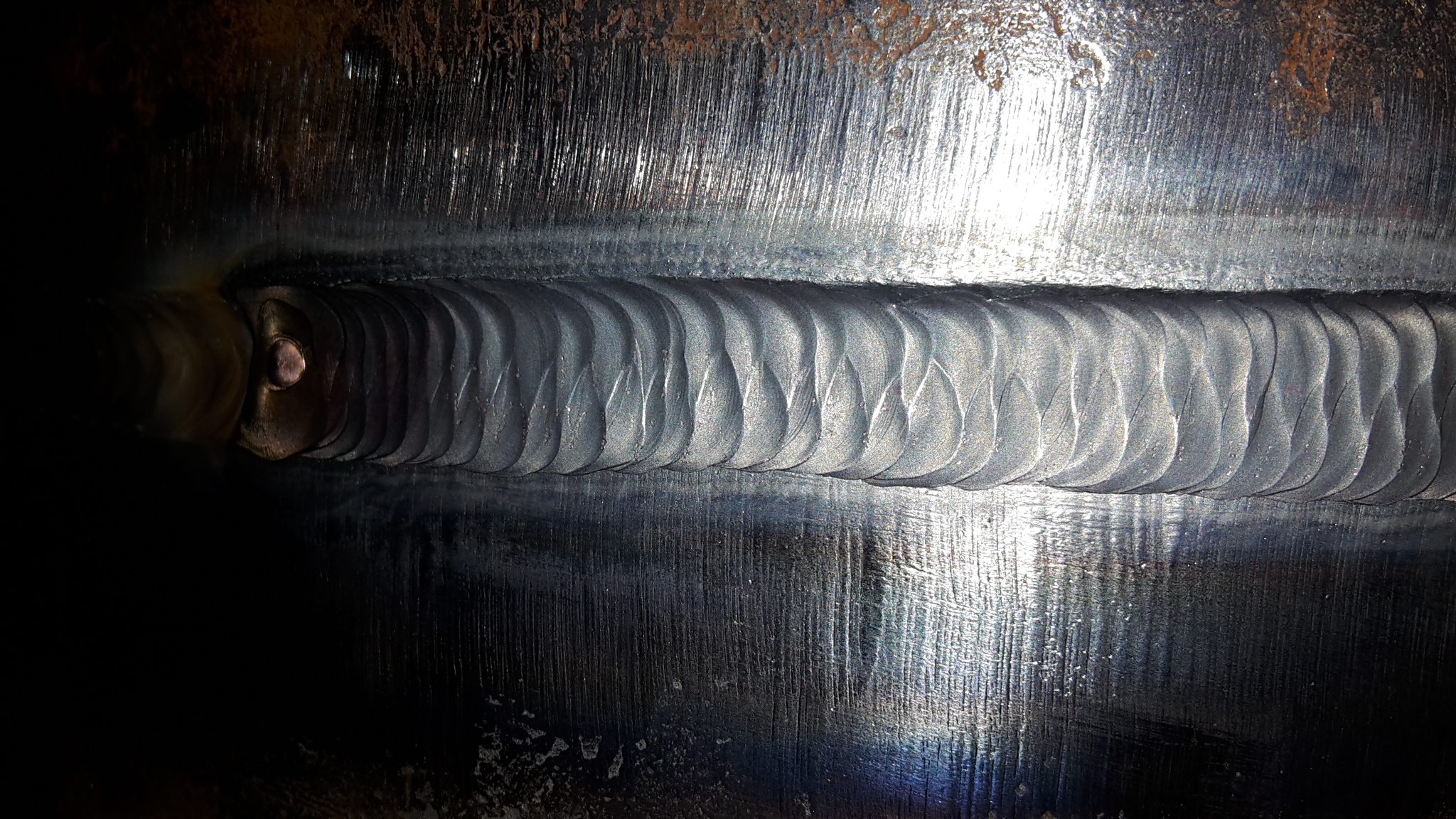

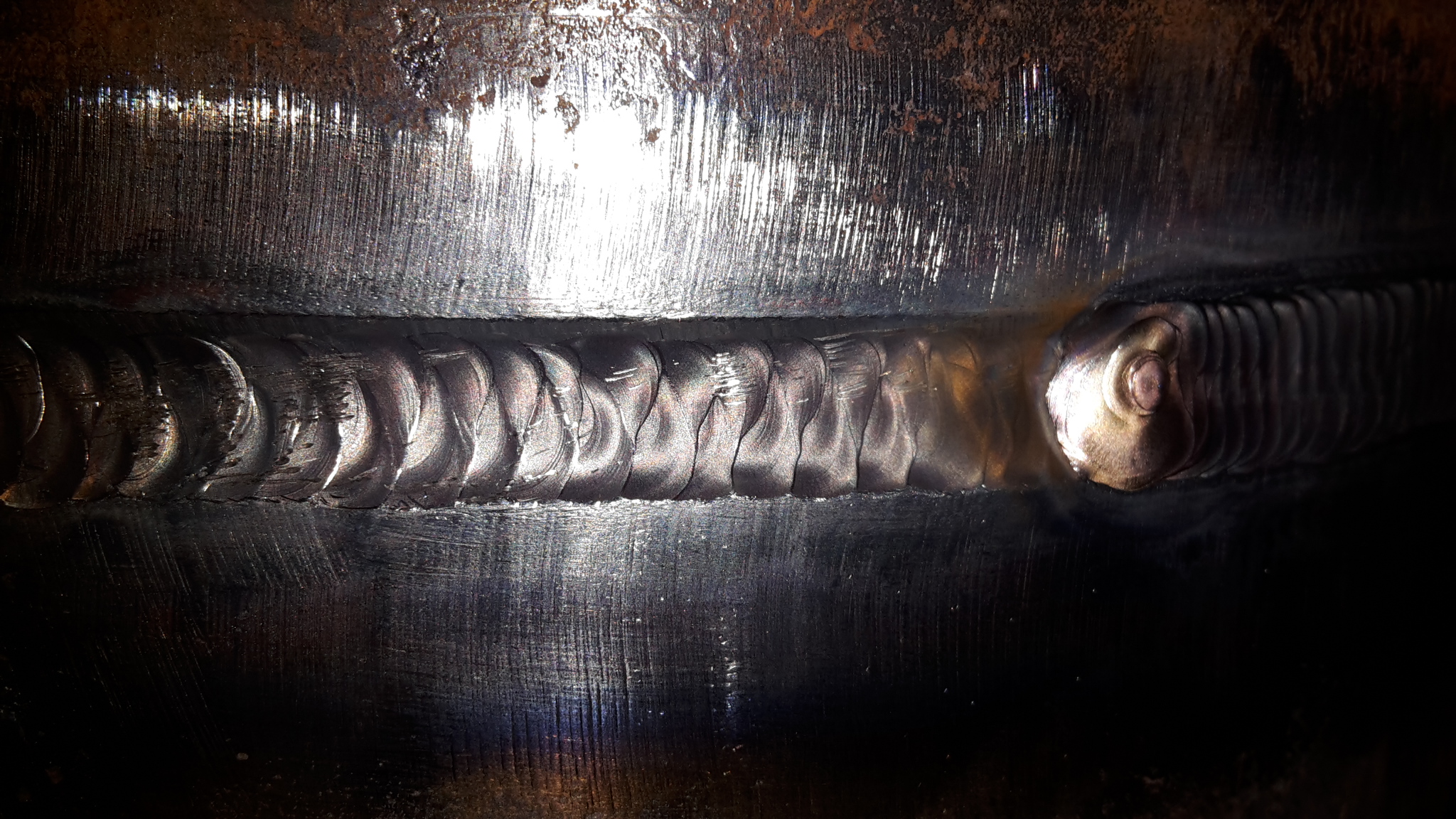

Egal wie, es sollte das Strichraupen – Prinzip angewandt werden.

Nicht vergessen, jede Raupe, jede Lage ist zu säubern. Bürsten mit dem Igel und – oder ausschleifen.

Schlackereste entfernen ist besonders wichtig.

Auch sind Schleifriefen zu entfernen.

Kurz gesagt, umso genauer umso besser.

Jeder Rohrschweißer trifft seine Entscheidungen. Es ist deine Handschrift und Qualität.
